Odkurzacz z butelki PET: Zbuduj go sam! Czy to działa?

Zbudowanie własnego odkurzacza z łatwo dostępnych materiałów to fascynujący projekt DIY, który pozwala nie tylko zaoszczędzić, ale przede wszystkim zrozumieć podstawowe zasady działania tego powszechnego urządzenia. Ten praktyczny poradnik krok po kroku pokaże Ci, jak samodzielnie stworzyć funkcjonalne urządzenie do drobnych zadań, a przy okazji nauczyć się czegoś nowego o fizyce i elektronice.

W świecie DIY możliwości są niemal nieograniczone, a zbudowanie własnego odkurzacza jest tego doskonałym przykładem. To projekt, który daje ogromną satysfakcję i pozwala poczuć się prawdziwym majsterkowiczem. Chociaż domowe konstrukcje nie dorównują mocą fabrycznym urządzeniom, są idealne do nauki podstaw mechaniki i elektryki, a także do drobnych porządków czy specyficznych zastosowań warsztatowych, gdzie nie potrzebujemy dużej siły ssania.

Zasada działania każdego odkurzacza, niezależnie od jego rozmiaru czy mocy, jest zaskakująco prosta. Sercem urządzenia jest silnik elektryczny, który napędza wentylator. Ten wentylator, obracając się z dużą prędkością, wypycha powietrze z zamkniętego pojemnika (na przykład butelki), tworząc wewnątrz podciśnienie. W efekcie, powietrze z zewnątrz jest zasysane przez otwór wlotowy rurę ssącą porywając ze sobą drobne zanieczyszczenia i kurz. To właśnie ta różnica ciśnień jest siłą napędową, która pozwala nam sprzątać.

Aby rozpocząć swoją przygodę z budową odkurzacza, będziesz potrzebować kilku podstawowych materiałów, które z łatwością znajdziesz w domu lub w lokalnym sklepie z elektroniką:

• Plastikowa butelka PET (np. po napojach 1,5-2L) lub mała puszka
• Mały silniczek elektryczny (np. z zepsutej zabawki, starego napędu CD/DVD)
• Mały wentylator lub wiatraczek (można go wykonać z cienkiej blachy, plastiku lub wykorzystać wentylator komputerowy)
• Baterie (np. 9V lub 2-4x AA) i koszyczek na baterie
• Przewody elektryczne
• Kawałek gazy, cienkiej tkaniny lub siatki (na filtr)
• Opcjonalnie: włącznik/wyłącznik

Oprócz materiałów, do pracy przydadzą się również podstawowe narzędzia:

• Nożyczki lub ostry nożyk (do cięcia plastiku)
• Klej na gorąco lub mocny klej uniwersalny
• Taśma izolacyjna
• Lutownica (jeśli chcesz wykonać trwałe połączenia elektryczne)
• Śrubokręt (jeśli potrzebny do demontażu silnika)

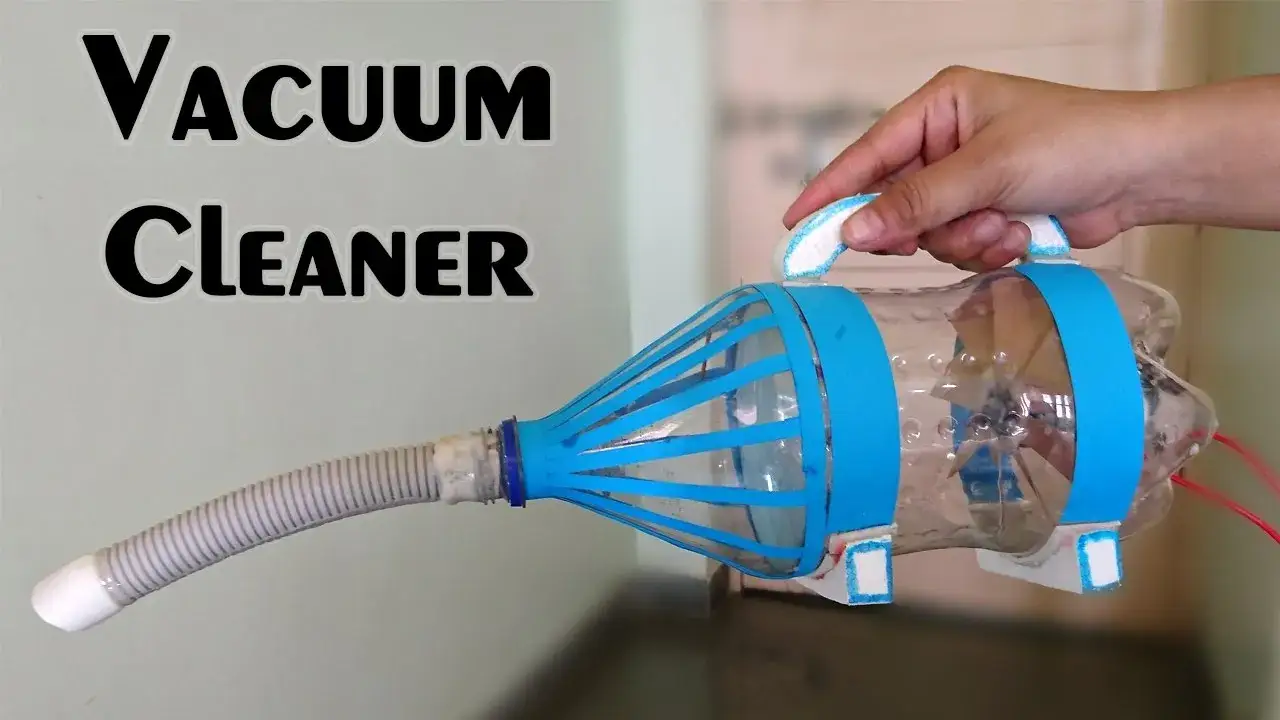

Mini odkurzacz na biurko idealny dla początkujących

Ten projekt to doskonały punkt wyjścia dla każdego, kto dopiero zaczyna swoją przygodę z elektroniką i majsterkowaniem. Mini odkurzacz na biurko jest najprostszym wariantem do zbudowania, a jego głównym zadaniem jest zbieranie okruchów, kurzu z klawiatury czy drobnych zanieczyszczeń z gładkich powierzchni. To idealny przykład, jak z prostych elementów stworzyć coś funkcjonalnego.

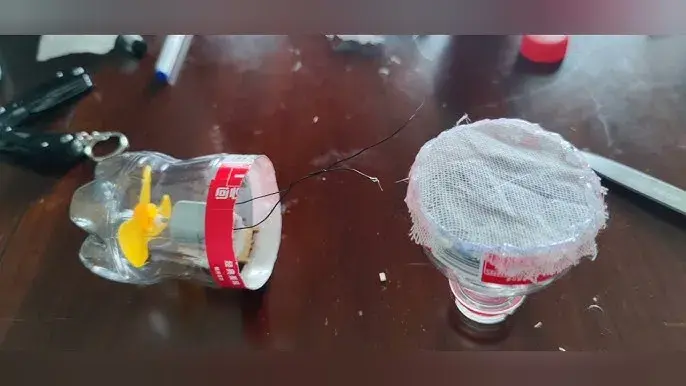

Pierwszym krokiem jest przygotowanie plastikowej butelki PET. Zazwyczaj używam butelek po napojach o pojemności 1,5-2 litrów. Musisz ją dokładnie umyć i wysuszyć. Następnie odetnij dolną część butelki będzie ona służyć jako pojemnik na kurz. Górna część, z gwintem, posłuży jako obudowa dla silnika i wentylatora. Ważne jest, aby cięcie było równe, co ułatwi późniejsze połączenie obu części.

Teraz czas na serce naszego odkurzacza. W górnej części butelki, w miejscu, gdzie znajdowała się etykieta, wykonaj otwór, przez który będziesz mógł wprowadzić silniczek. Silniczek wraz z wentylatorem montujemy wewnątrz butelki, tak aby wentylator był skierowany w stronę gwintu (czyli do wlotu powietrza). Możesz użyć kleju na gorąco, aby solidnie przymocować silnik do ścianek butelki, upewniając się, że wentylator ma swobodę obrotu i nie ociera się o plastik.

Aby nasz odkurzacz faktycznie zbierał kurz, potrzebujemy prostego systemu filtracji i rury ssącej. Kawałek gazy, cienkiej tkaniny lub siatki możesz umieścić pomiędzy górną a dolną częścią butelki, tworząc prowizoryczny filtr, który zatrzyma większe cząstki kurzu. Rurę ssącą, którą może być kawałek elastycznego wężyka lub nawet zwinięta kartka papieru, mocujemy do gwintu butelki, przez który będzie zasysane powietrze.

Ostatnim, ale niezwykle ważnym krokiem jest podłączenie zasilania. Mały silniczek elektryczny zazwyczaj potrzebuje zasilania 3-9V, więc baterie 9V lub 2-4 baterie AA (zależnie od silnika) będą idealne. Pamiętaj o prawidłowej polaryzacji (plus do plusa, minus do minusa), aby wentylator obracał się w odpowiednim kierunku, tworząc podciśnienie. Wszystkie połączenia elektryczne należy starannie zaizolować taśmą izolacyjną, aby uniknąć zwarć i zapewnić bezpieczeństwo użytkowania. Możesz również zamontować prosty włącznik/wyłącznik na przewodzie, co znacznie ułatwi obsługę.

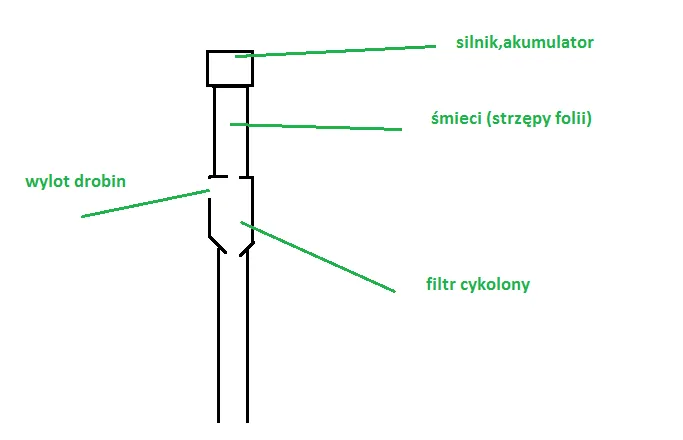

Budowa prostego odkurzacza ręcznego o większej mocy

Jeśli mini odkurzacz na biurko to dla Ciebie za mało, czas na nieco bardziej zaawansowany projekt budowę mocniejszego odkurzacza ręcznego. Ten wariant pozwoli Ci na sprzątanie nieco większych zanieczyszczeń i sprawdzi się lepiej przy drobnych porządkach w domu czy w samochodzie.

Kluczem do uzyskania większej siły ssania jest zastosowanie mocniejszego silnika i większego wentylatora. W porównaniu do mini odkurzacza, będziemy potrzebować również pojemniejszej obudowy, która pomieści większe komponenty i zgromadzi więcej kurzu. Możesz poszukać silnika ze starego odkurzacza samochodowego, zepsutej wiertarki akumulatorowej lub innego urządzenia AGD. Wentylator powinien mieć większą średnicę i odpowiednio wyprofilowane łopatki, aby efektywniej przetłaczać powietrze.

Budowa mocniejszego odkurzacza ręcznego wymaga nieco większej precyzji i uwagi, zwłaszcza przy wyborze komponentów i ich montażu. Ale spokojnie, damy radę!

Do tego projektu wybierz większy pojemnik, na przykład większą butelkę PET (np. 5-litrową) lub nawet małe, plastikowe wiaderko. To zapewni więcej miejsca na mocniejszy silnik i wentylator. Wybór silnika jest kluczowy powinien mieć większą moc i być przystosowany do pracy pod obciążeniem. Pamiętaj, że większa moc oznacza też większe zapotrzebowanie na prąd, co wpłynie na wybór zasilania.

Konstrukcja wirnika, czyli wentylatora, ma kluczowe znaczenie dla efektywności zasysania. W domowych warunkach możesz spróbować poprawić jego wydajność, eksperymentując z kształtem łopatek. Delikatne zakrzywienie ich pod odpowiednim kątem może zwiększyć ilość przetłaczanego powietrza. Ważne jest, aby łopatki były wyważone i stabilne, aby uniknąć wibracji i uszkodzenia silnika.

Mocniejszy silnik wymaga odpowiedniego zasilania. Zamiast pojedynczych baterii, rozważ użycie pakietu baterii (np. kilku baterii AA lub 18650 połączonych szeregowo) lub zasilacza niskonapięciowego (np. 12V), jeśli odkurzacz ma być stacjonarny. Bezpieczne podłączenie silnika jest absolutnie kluczowe. Użyj przewodów o odpowiednim przekroju, aby uniknąć przegrzewania. Koniecznie zainstaluj włącznik/wyłącznik i upewnij się, że wszystkie połączenia są solidnie zaizolowane taśmą lub koszulkami termokurczliwymi, aby zapobiec zwarciom i porażeniu prądem. Pamiętaj, aby nigdy nie pracować z odsłoniętymi przewodami pod napięciem.

Separator cyklonowy zaawansowany projekt warsztatowy

Dla bardziej zaawansowanych majsterkowiczów, którzy spędzają dużo czasu w warsztacie, budowa separatora cyklonowego to projekt, który naprawdę się opłaca. Pozwala on na efektywne oddzielanie większych zanieczyszczeń, takich jak trociny, pył drzewny czy wióry, od powietrza, zanim trafią one do głównego odkurzacza. Dzięki temu chronisz silnik i filtr swojego odkurzacza, znacząco wydłużając jego żywotność i zmniejszając częstotliwość czyszczenia filtra.

Separator cyklonowy to urządzenie, które wykorzystuje siłę odśrodkową do oddzielania cząstek stałych od gazów (w tym przypadku powietrza). Zasysane powietrze z zanieczyszczeniami wprowadzane jest stycznie do cylindrycznego pojemnika (np. wiadra), co powoduje jego wirowanie. Cięższe cząstki, pod wpływem siły odśrodkowej, są wyrzucane na zewnątrz i opadają na dno pojemnika, podczas gdy czyste powietrze ucieka przez centralny otwór. Jego zalety w warsztacie są nieocenione: ochrona filtra odkurzacza, mniejsze zużycie worków i łatwe opróżnianie pojemnika na odpady.

Budowa separatora cyklonowego to projekt adaptacyjny, który wymaga modyfikacji zwykłego wiadra i połączenia go z istniejącym odkurzaczem warsztatowym lub domowym. To świetny sposób na zwiększenie funkcjonalności Twojego sprzętu.

1. Przygotuj pokrywę wiadra. Wytnij w niej dwa otwory: jeden na wlot powietrza z zanieczyszczeniami i drugi na wylot czystego powietrza do odkurzacza. Kluczowe jest, aby otwór wlotowy był umieszczony stycznie do ścianki wiadra, co zapewni efekt cyklonowy. Otwór wylotowy powinien znajdować się centralnie i być nieco niżej niż wlotowy, aby powietrze musiało wykonać pełny obrót, zanim opuści separator.
2. Użyj odpowiednich złączek (np. rur PCV) do podłączenia węży odkurzacza. Upewnij się, że złączki są dobrze dopasowane i stabilnie zamocowane w otworach.

Niezwykle ważnym elementem w konstrukcji separatora cyklonowego jest szczelność całej konstrukcji. Każda nieszczelność drastycznie obniży efektywność zasysania i separacji. Użyj silikonu, uszczelek gumowych lub mocnej taśmy izolacyjnej, aby dokładnie uszczelnić wszystkie połączenia zarówno te w pokrywie, jak i połączenie pokrywy z wiadrem. Im bardziej hermetyczna konstrukcja, tym większa siła ssania i lepsze oddzielanie zanieczyszczeń.

Bezpieczeństwo przede wszystkim kluczowe zasady przy pracy DIY

Jako Karol Mazurek zawsze podkreślam, że bezpieczeństwo jest najważniejszym aspektem każdego projektu DIY. Zwłaszcza gdy pracujemy z elektrycznością, ostrymi narzędziami i potencjalnie ruchomymi częściami, musimy zachować szczególną ostrożność. Nie warto ryzykować zdrowia dla satysfakcji z ukończonego projektu.

Praca z elementami elektrycznymi zawsze niesie ze sobą ryzyko. Oto najważniejsze zagrożenia i sposoby, jak ich unikać:

• Zwarcia i przegrzewanie przewodów: Zawsze upewnij się, że przewody są prawidłowo podłączone i nie ma ryzyka zwarcia. Używaj przewodów o odpowiednim przekroju do mocy silnika.
• Porażenie prądem: Nigdy nie dotykaj odsłoniętych przewodów pod napięciem. Wszystkie połączenia elektryczne muszą być solidnie zaizolowane taśmą izolacyjną lub koszulkami termokurczliwymi. Unikaj kontaktu urządzenia z wodą.
• Nieprawidłowe napięcie: Sprawdź, jakie napięcie jest wymagane przez silnik i użyj odpowiedniego źródła zasilania (baterii lub zasilacza). Zbyt wysokie napięcie może uszkodzić silnik, zbyt niskie nie zapewni mu wystarczającej mocy.
• Ostre narzędzia: Podczas cięcia plastiku czy metalu zawsze używaj rękawiczek i okularów ochronnych. Pracuj na stabilnej powierzchni.

Silnik elektryczny, zwłaszcza ten mały, może się przegrzewać, szczególnie przy dłuższej pracy pod obciążeniem. To może prowadzić do jego uszkodzenia, a w skrajnych przypadkach nawet do pożaru. Zawsze monitoruj temperaturę silnika jeśli jest gorący w dotyku, zrób przerwę. Domowe odkurzacze zazwyczaj nie są przeznaczone do ciągłej pracy przez długi czas. Kilka minut pracy, a następnie krótka przerwa, to dobra praktyka, aby zapobiec przegrzewaniu.

Zanim zaczniesz budować, ważne jest, aby mieć realistyczne oczekiwania co do możliwości domowego odkurzacza. To nie jest zamiennik dla komercyjnych urządzeń, ale raczej narzędzie do specyficznych, lekkich zadań.

• Co domowy odkurzacz potrafi:
  • Zbierać lekkie okruchy z biurka, stołu czy podłogi.
  • Usuwać kurz z klawiatury, monitora czy innych gładkich powierzchni.
  • Zbierać drobne pyłki i włosy z twardych podłóg.
  • W przypadku separatora cyklonowego efektywnie oddzielać trociny i wióry w warsztacie.
• Z czym sobie nie poradzi i czego należy unikać:
  • Woda i inne płyny: Zdecydowanie unikaj zasysania jakichkolwiek płynów, zwłaszcza jeśli silnik nie jest hermetyczny. Grozi to zwarciem i porażeniem prądem.
  • Materiały łatwopalne: Nie zasysaj popiołu, gorących cząstek, łatwopalnych pyłów czy cieczy. Ryzykujesz pożar lub wybuch.
  • Ciężkie zanieczyszczenia: Domowe odkurzacze mają ograniczoną moc ssania i nie poradzą sobie z ciężkimi kamieniami, gruzem czy dużymi kawałkami szkła.
  • Duże powierzchnie: Nie oczekuj, że posprzątasz nim całe mieszkanie. To raczej narzędzie do punktowych, drobnych porządków.

Podsumowując, czy warto budować własny odkurzacz? Moim zdaniem, zdecydowanie tak! Chociaż domowe konstrukcje mają ograniczone możliwości i nie zastąpią profesjonalnego sprzętu, są bezcennym doświadczeniem edukacyjnym. Rozwijają kreatywność, uczą podstaw elektroniki i mechaniki, a także dają ogromną satysfakcję z samodzielnie wykonanej pracy. Taki odkurzacz może być również przydatny do bardzo specyficznych zadań, gdzie nie potrzebujemy dużej mocy. Zachęcam do eksperymentowania z różnymi materiałami i konstrukcjami, ale zawsze z zachowaniem wszelkich zasad bezpieczeństwa. Pamiętaj, że nauka przez praktykę to najlepsza forma zdobywania wiedzy!
